Robotflex, robot de chargement automatique pour machines-outils

ROBOTFLEX, la gamme de robots pour machines-outils, conçue par TECAUMA pour vous faciliter l'usinage.

TECAUMA a développé sa propre gamme de robot de chargement/ déchargement de machines-outils ROBOTFLEX.

Installée sur tour numérique ou centre d'usinage toutes marques, ROBOTFLEX automatise des séries à partir de 5 pièces.



logo-robotflex-fond-transparent

       Demandez un devis

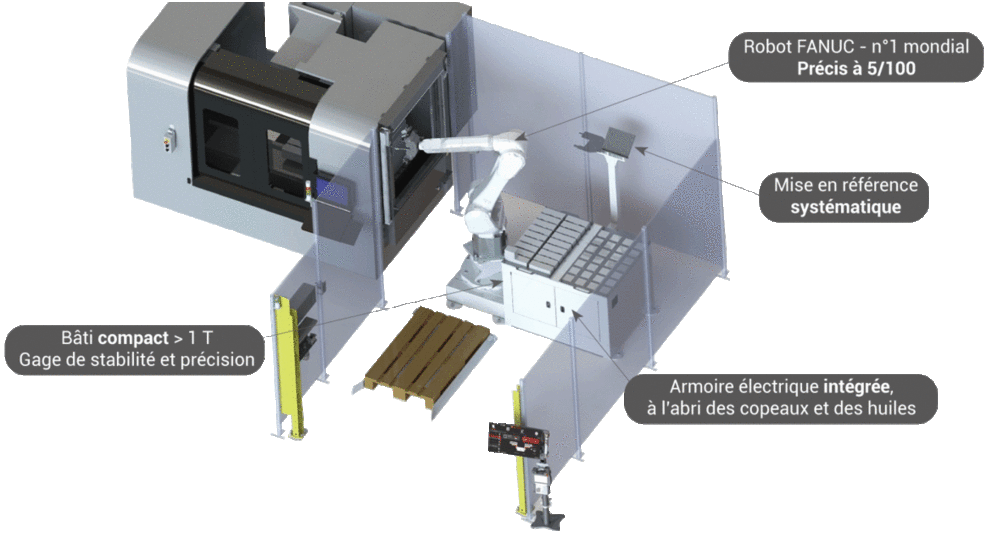

ilot-robotisé-3d-robotflex-tecauma

La gamme Standard ROBOTFLEX

À travers notre gamme ROBOTFLEX, nous permettons aux usineurs de charger directement des pièces brutes dans les machines-outils. Cette solution est en effet capable de robotiser toutes les phases d’usinage d’une même pièce.

Avec ROBOTFLEX, il est possible d’enchaîner des opérations d’usinage, sur différentes tailles de bruts. Ce qui permet d’enchaîner des petites séries de pièces et d’augmenter fortement l’autonomie de la cellule. La quantité des pièces peut varier selon les séries, de quelques pièces à plusieurs dizaines.
Le robot appelle les différents programmes d’usinage pour la machine-outil et peut aussi programmer des contrôles fréquentiels, si nécessaire.

Après usinage, le bras robotisé ROBOTFLEX peut retourner les pièces usinées pour les préparer à l’usinage de l’opération suivante. L’enchaînement de séries différentes fait travailler la broche de la machine-outil plus longuement, jusqu’à parfois une nuit de production effective.

  • https://www.tecauma.fr/media/robot-chargement-cu-tecauma

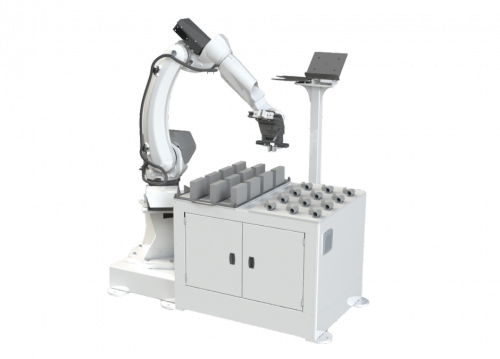

    Robot de chargement de centre d'usinage

    avec ROBOTFLEX CU25 et CU70 - Pour pièces ≤20 kg

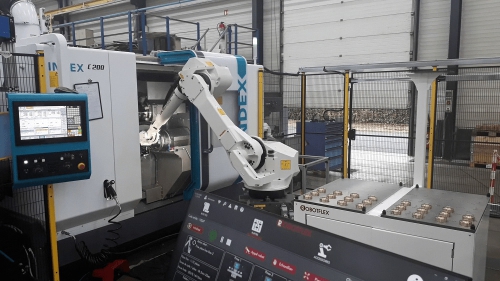

  • robot-chargement-tour-tecauma

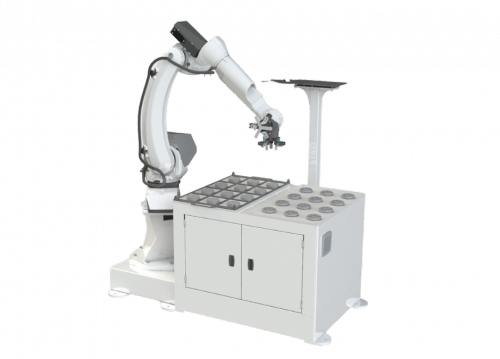

    Robot de chargement de tour

    avec ROBOTFLEX TR25 et TR70 - Pour pièces ≤30 kg

Les équipements ROBOTFLEX

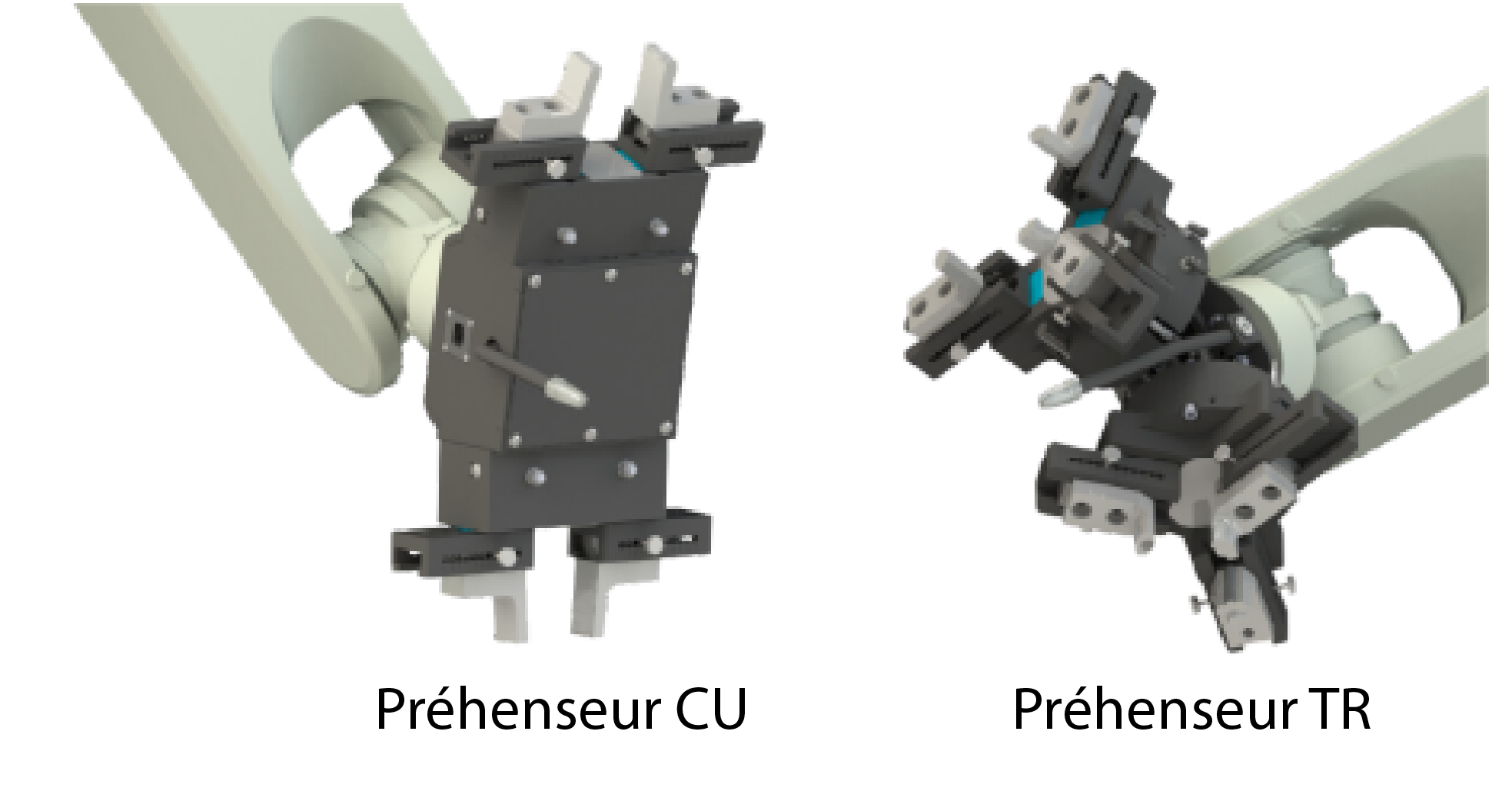

  • Préhenseur :
    • Préhenseur CU équipé de 2 pinces à mors parallèles
    • Préhenseur TR équipé de pinces à mors concentriques
    • Réglage des mors sans outil
    • Buse de soufflage pour nettoyer les pièces
    • Mors interchangeables
    • Pression réglable sur chaque pince
    • Etoile d'éjection pour plaquer les pièces en mandrins ou étaux

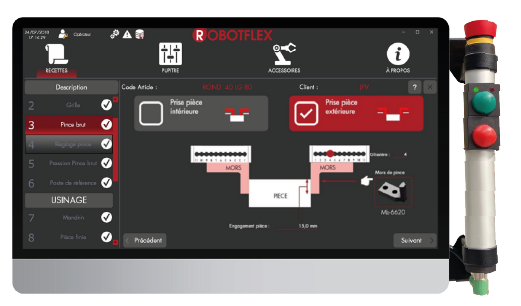

  • Outil de PILOTAGE
    • Sur écran tactile
    • Pas besoin de connaître la robotique
    • À chaque étape : 2 ou 3 questions simples
    • Création de recette en moins de 15 minutes.
    • Changement de série en moins de 10 minutes

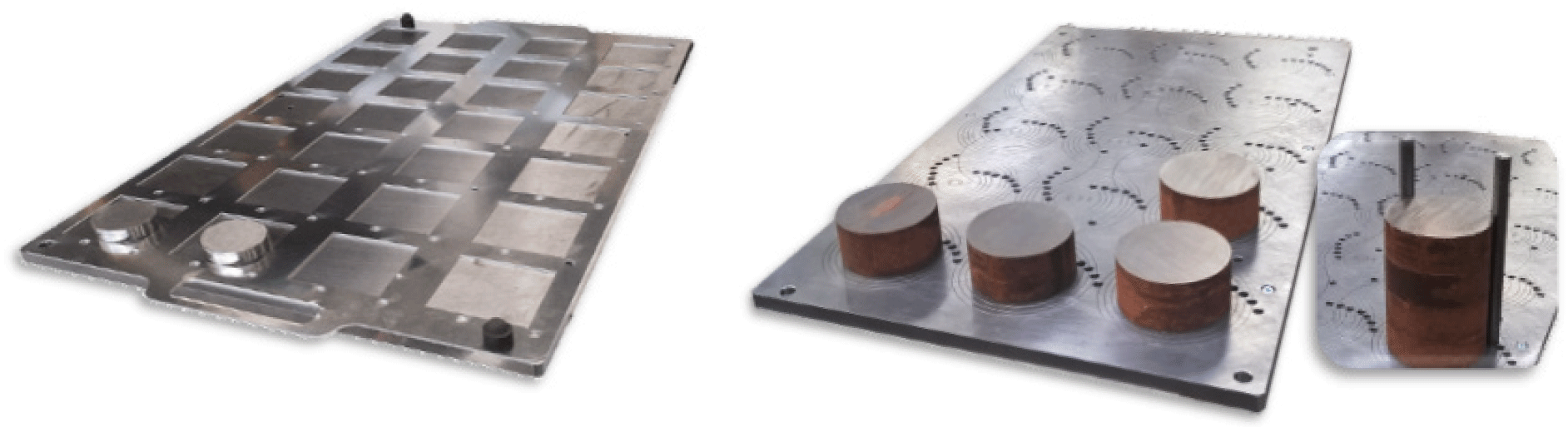

  • Stratégies de CHARGEMENT des pièces brutes
    • Via une grille à poser sur table
    • Via les marquages sur table (possibilité d'empiler les pièces)
    • Depuis palette au sol selon options ci-dessous

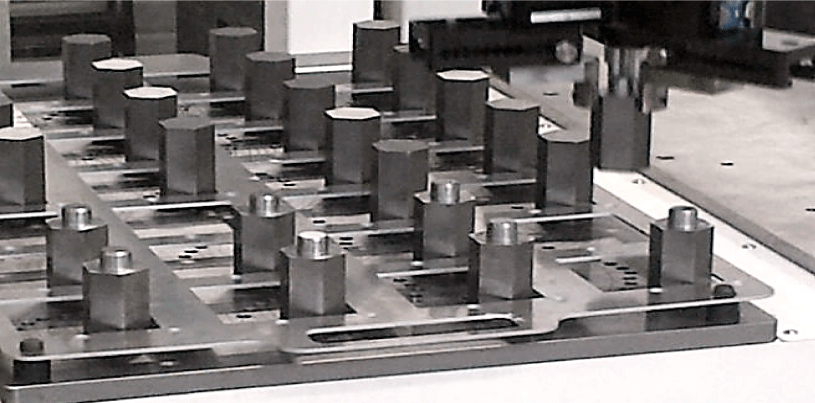

  • Stratégie de DÉCHARGEMENT des pièces finies sur tables
    • Aux mêmes emplacements que les pièces brutes, sur table
    • Sur palette selon options ci-dessous





Les options

  • Fourniture d'outils de serrage pour les centre d'usinage : plaque "point zéro", plaque étau, plaque mandrin
  • Mode bi-broche : fonctionnement en mode mono-tourelle pour le chargement-déchargement de 1 pièce ou fonctionnement en mode bi-tourelle pour le chargement-déchargement de 2 pièces
  • Retournement : après Opé1, retournement pour Opé2
  • Prise et ou dépose sur palette à l'aide d'une palette spéciale au sol pour recevoir vos pièces brutes et vos pièces finies
  • Dépose sur palette : dépose des pièces finies sur palette Europe au sol
  • Barre longue : outillage spécial sur table pour recevoir vos axes longs
  • Automatisation de porte de tour ou rideau d'accès latéral sur centre d'usinage
  • Licence réseau pour déporter le logiciel en bureau méthodes
  • Assistante à la mise en œuvre d'autres pièces



préhenseurs-robotflex-tecauma

pilotage-facile-robotflex

chargement-pieces-brutes-robotflex- tecauma

déchargement-pièces-finies-robotflex-tecauma

La gamme sur mesure ROBOTFLEX

Vous avez un besoin particulier auquel ne répond pas notre gamme standard ? TECAUMA peut vous proposer des cellules robotisées sur mesure, adaptées à votre besoin.

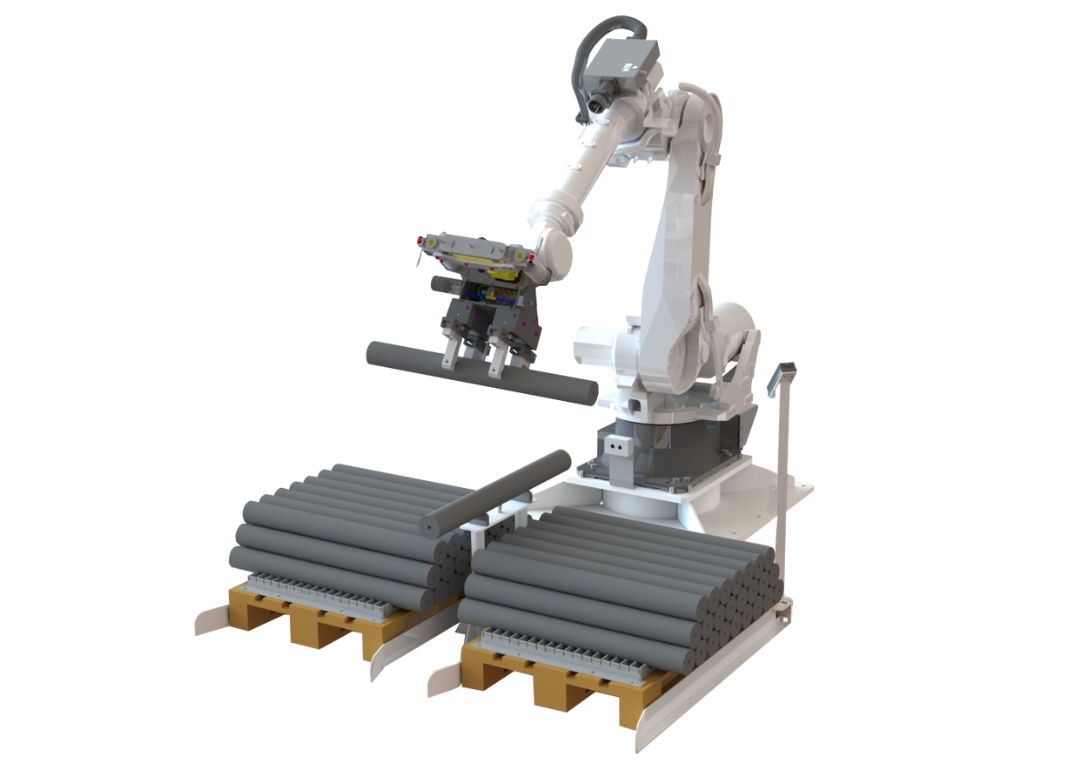

  • robot-chargement-TR165S-robotflex

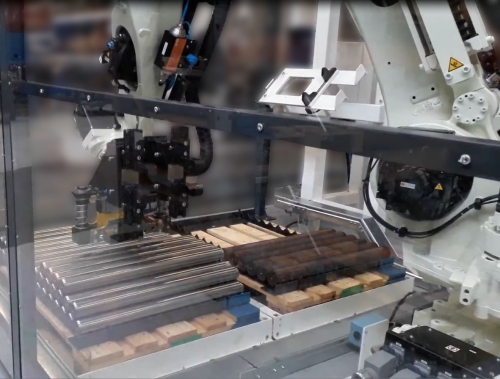

    Robot de chargement de gros axes en tournage

    La cellule ROBOTFLEX TR 165 S permet le chargement d’axes lourds qui demandent beaucoup d’effort et de...

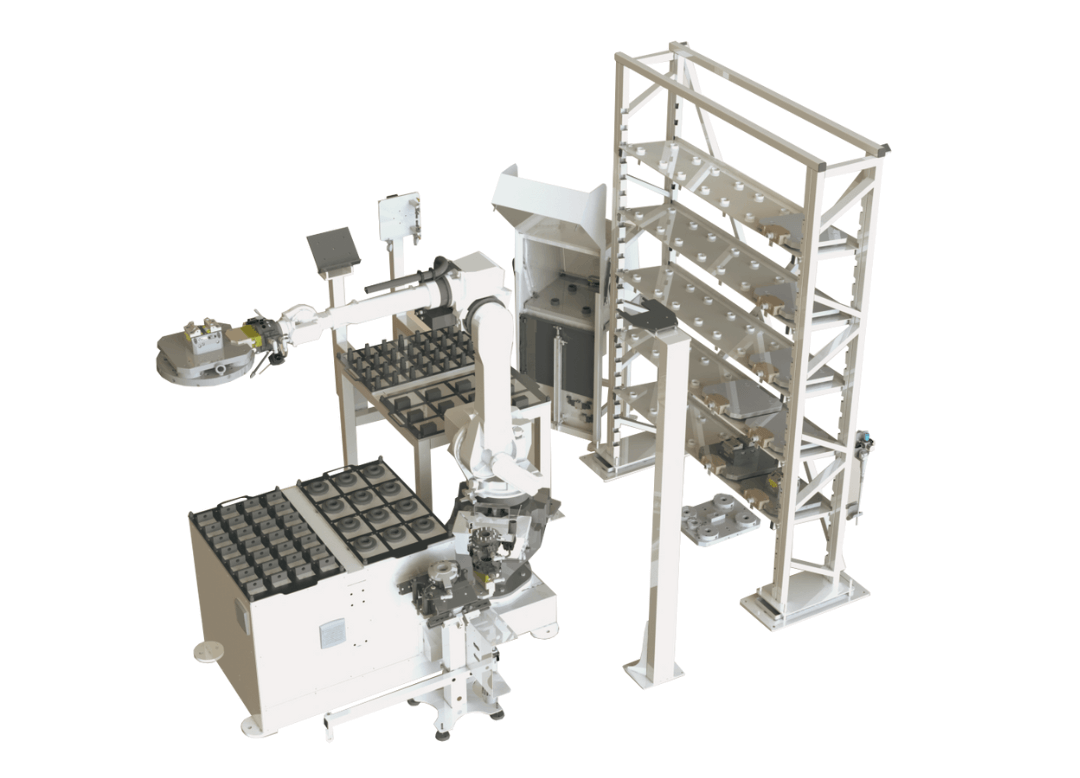

  • robot-chargement-cu70sp-robotflex

    Robot de chargement multifonction pour centre d'usinage

    Avec la cellule robotisée ROBOTFLEX CU70 SP, chargez des pièces en direct dans la machine avec des...

métier-automaticien-roboticien-tecaumaQuel sont les avantages de robotiser votre production ?

  • Garantissez la sécurité de vos salariés
  • Supprimez la pénibilité physique
  • Palliez le manque de main d'œuvre
  • Améliorer les gains de productivité
  • Gagnez en flexibilité
  • Assurez un travail cadencé et répétable
  • Mettez en valeur votre savoir-faire
  • Attirer les talents dans votre entreprise



Robotflex, la solution 100% gagnante pour automatiser votre production

  • S'adapte sur machines-outils toutes marques
  • Pour petites et moyennes séries
  • Changement de série rapide : en moins de 10 minutes
  • Logiciels de pilotage simple et intuitif, aucune connaissance en robotique n'est nécessaire !
  • Standard ou sur mesure, nous adaptons notre solution à votre besoin



Qu'en pensent nos clients ?

« Ici on côtoie la grande précision tout le temps et avec ROBOTFLEX,
nous n’hésitons plus à lancer chaque soir nos séries de pièces
car nous sommes certains de les retrouver le lendemain matin terminées et conformes.
De plus, je suis très content de pouvoir enchainer les opérations de fraisage avec une telle précision de chargement :
la ROBOTFLEX assure les 2/100ème de repositionnement sans soucis ».
Monsieur AMIAUD, société FIDEMECA.



« On charge la ROBOTFLEX en permanence car sa mise en œuvre est très simple et rapide.
Le but : faire tourner la broche de notre centre d’usinage 5 axes au maximum.
Nous n’avons pas toujours des pièces spécifiques 5 axes dans notre carnet de commande,
mais nous chargeons la machine avec des pièces plus simples et souvent pour de faibles quantités.
L’important c’est de profiter de cet outil flexible pour réduire nos coûts et nos délais de livraison pour nos clients ».
Monsieur DROUET, société PREMECA



« Nous usinons des pièces en grande série, avec des temps de cycle assez courts.
La ROBOTFLEX nous a permis de libérer des opérateurs qui ne faisaient que de l’alimentation machine,
pour les réorienter vers du réglage/programmation.
Par ailleurs, nous avons doublé le temps de travail sur le centre robotisé. ».
Monsieur Fabrice MORTELETTE, société MORTELETTE



« Ces investissements furent très bien perçus et même attendus avec impatience.
Les ROBOTFLEX nous ont apporté des avantages en termes d’autonomie, d’amélioration de la qualité,
d’augmentation de la capacité de charge, et de flexibilité. »
Monsieur NICOLLEAU, société NICOLLEAU Usinage
